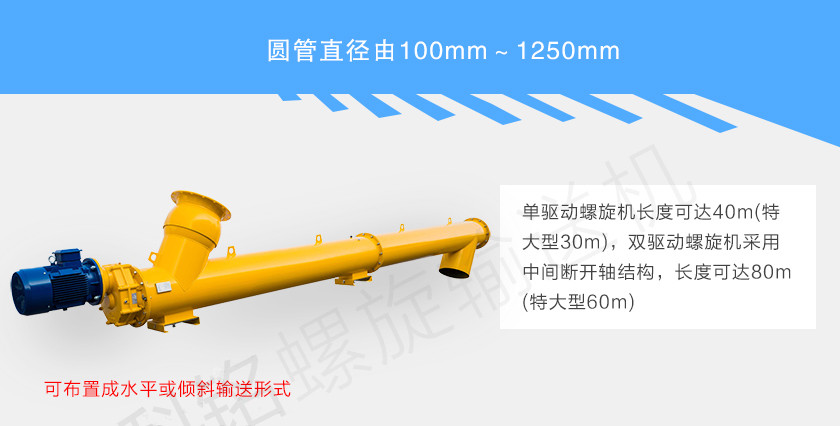

管式螺旋輸送機外形為圓管狀，可用于水平或傾斜輸送粉末、顆粒及小塊狀物料（GX型傾角＜小于200°、LS型傾角＜150°)，可根據物料特性及應用場合將其材質設計為碳鋼或不銹鋼材質，還可根據物料輸送難易程度采用無軸設計，即管式無軸螺旋輸送機。

科銘管式螺旋輸送機主要有l(wèi)s和gx兩種，ls是gx螺旋輸送機改良來的，較主要的改良就是吊軸承結構，物料更加流暢的通過。工作環境溫度范圍GX型-20～50℃、LS型-20～℃，輸送物料溫度GX型低于200℃、LS型-20～80℃。應用范圍

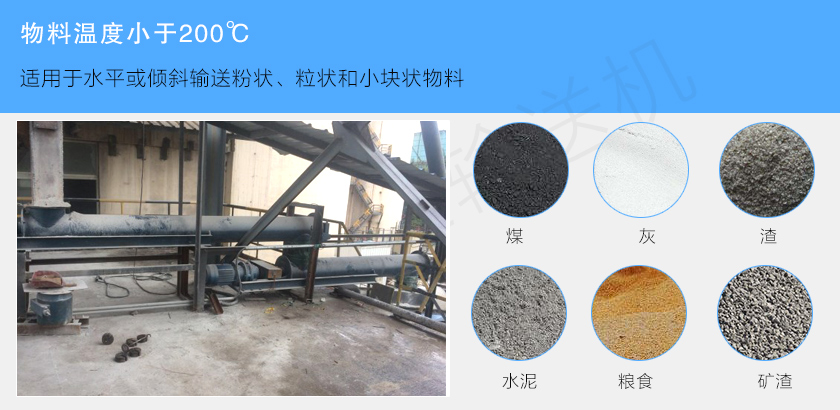

管式螺旋輸送機適用于各行業，如建材、化工、電力、冶金、煤炭、糧食等行業，適用于水平或傾斜輸送粉狀、粒狀和小塊狀物料，如煤、灰、渣、水泥、糧食等，物料溫度小于200℃。

細節結構

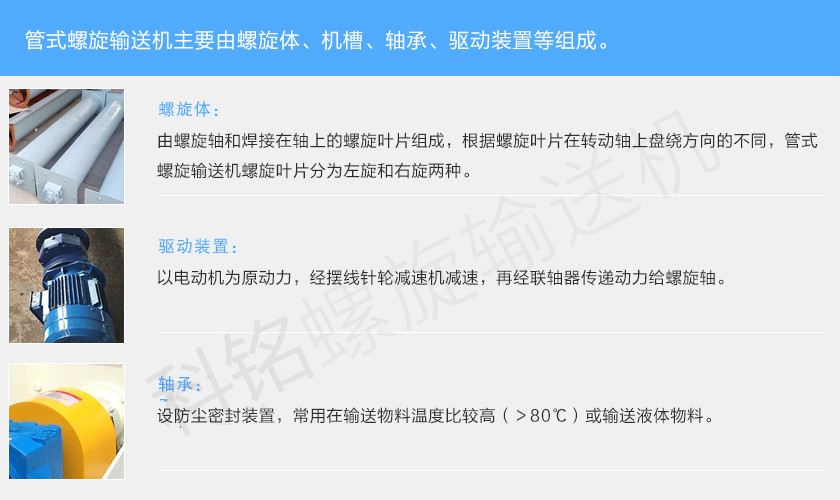

管式螺旋輸送機主要由螺旋體、機槽、軸承、驅動裝置等組成。

螺旋體：由螺旋軸和焊接在軸上的螺旋葉片組成，根據螺旋葉片在轉動軸上盤繞方向的不同，管式螺旋輸送機螺旋葉片分為左旋和右旋兩種。

驅動裝置：以電動機為原動力，經擺線針輪減速機減速，再經聯軸器傳遞動力給螺旋軸。

軸承：M1－為滾動吊軸承，采用80000型密封軸承，軸蓋上設有防塵密封結構，常用在不易加油，不加油或油對物料有污染的地方，密封效果好，吊軸承壽命長，輸送物料溫度≤80℃。M2－為滑動吊軸承，設防塵密封裝置，常用在輸送物料溫度比較高（＞80℃）或輸送液體物料。

特點優勢

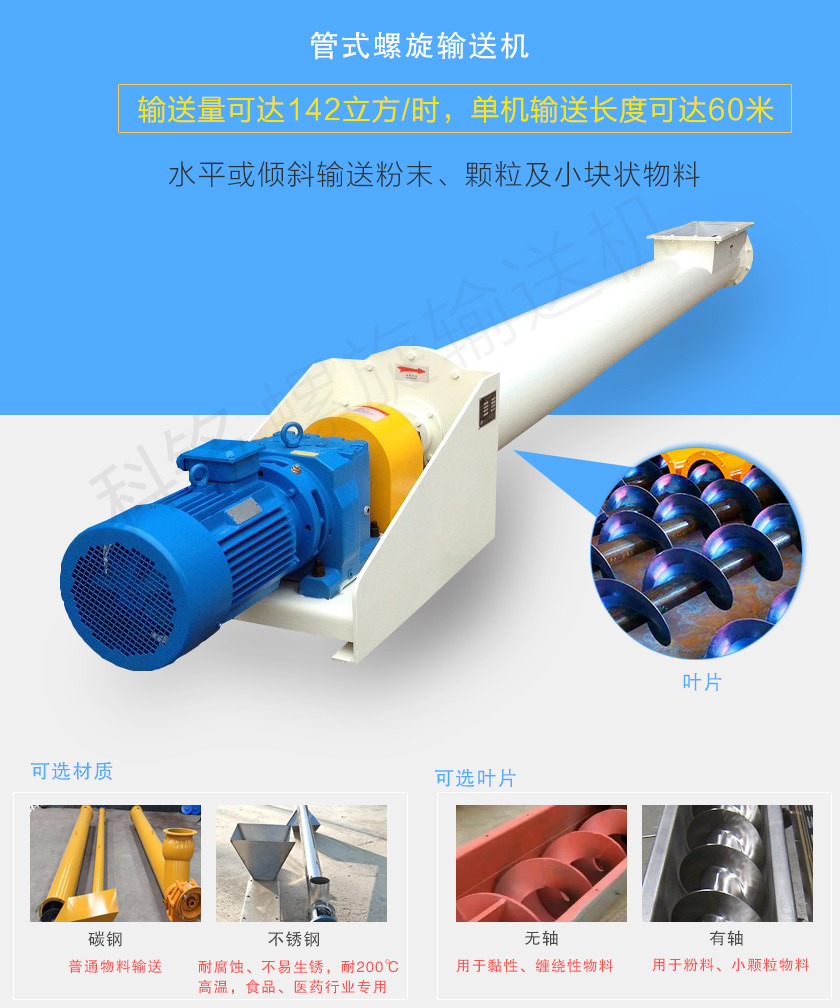

1、每小時輸送量可達142立方，單機輸送長度可達60米；

2、采用無縫鋼管焊接而成，端部法蘭連接到一起，使用壽命長；

3、外殼管連接處設計了防滲水裝置，可保證機器有良好的密封效果，不漏料，不卸料；

4、出料端設計有清掃裝置，可對設備進行清潔，保證物料不堵料。

工作原理

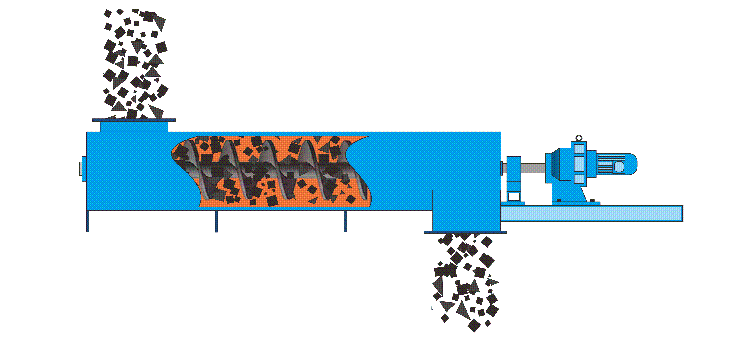

管式螺旋輸送機是利用旋轉的螺旋葉片將物料推移而進行螺旋輸送機輸送，使物料不與螺旋輸送機葉片一起旋轉的力是物料自身重量和螺旋輸送機機殼對物料的摩擦阻力。螺旋輸送機旋轉軸上焊的螺旋葉片，葉片的面型根據輸送物料的不同有實體面型、帶式面型、葉片面型等型式。

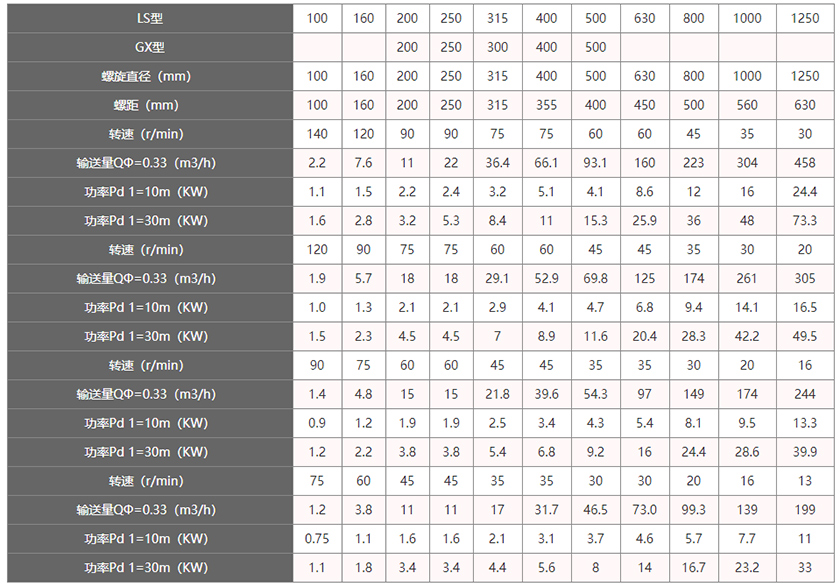

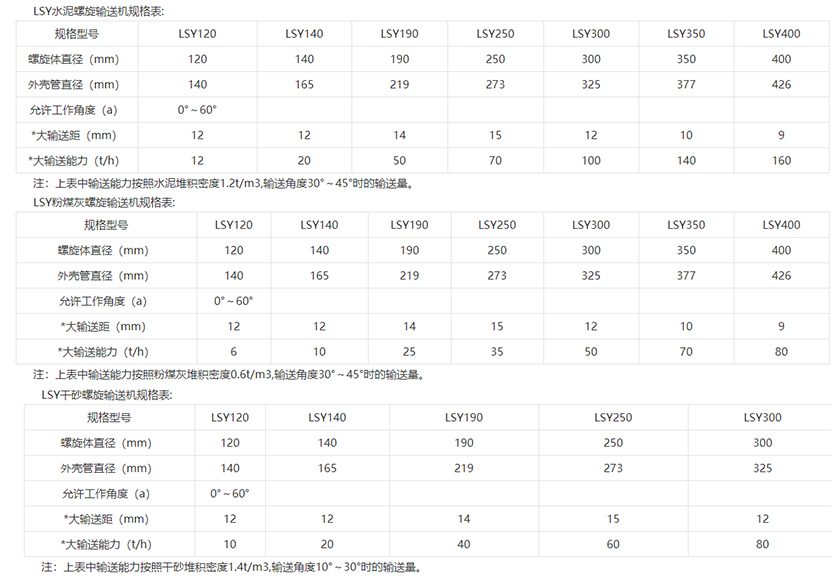

技術參數

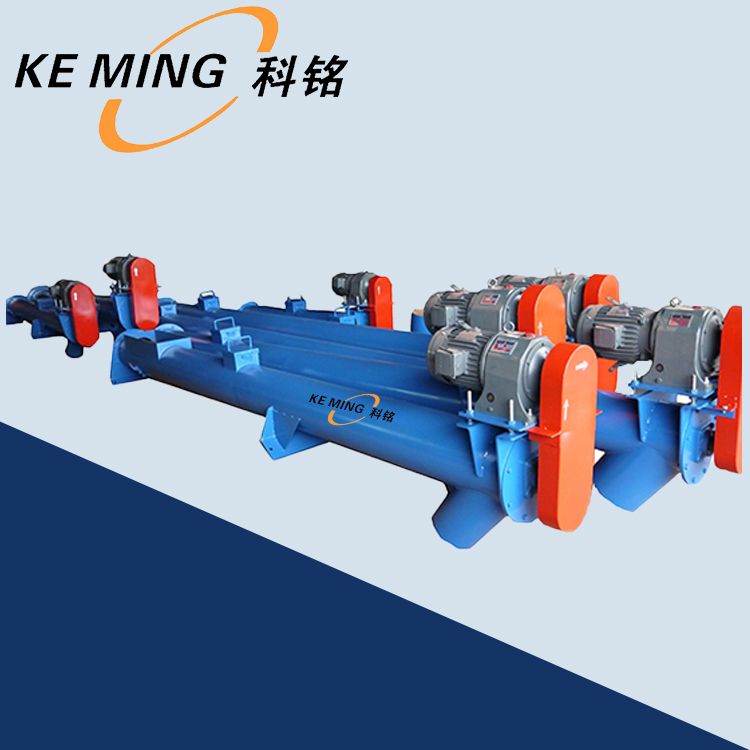

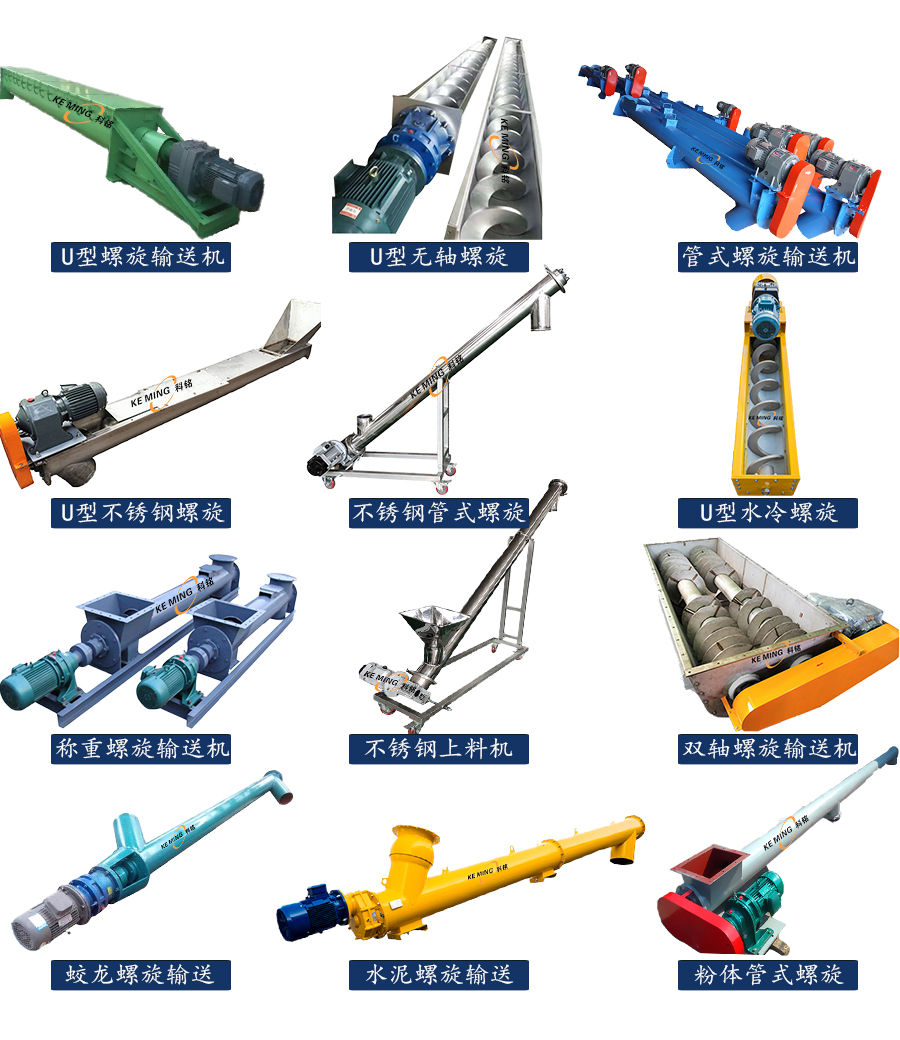

產品展示

產品實拍
